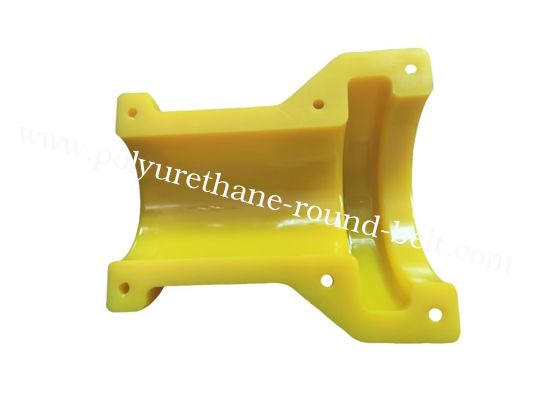

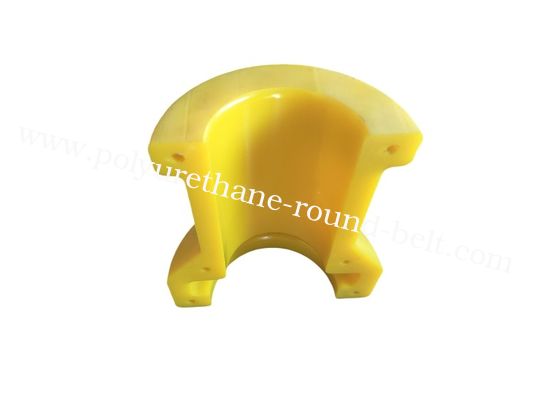

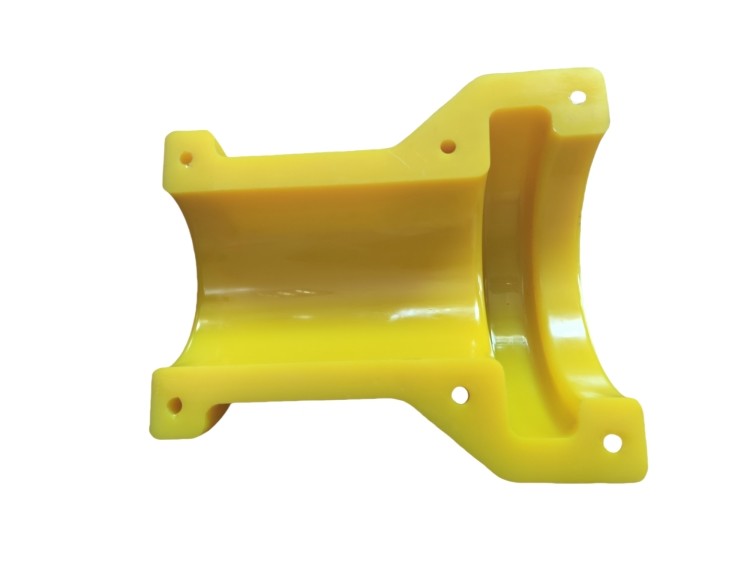

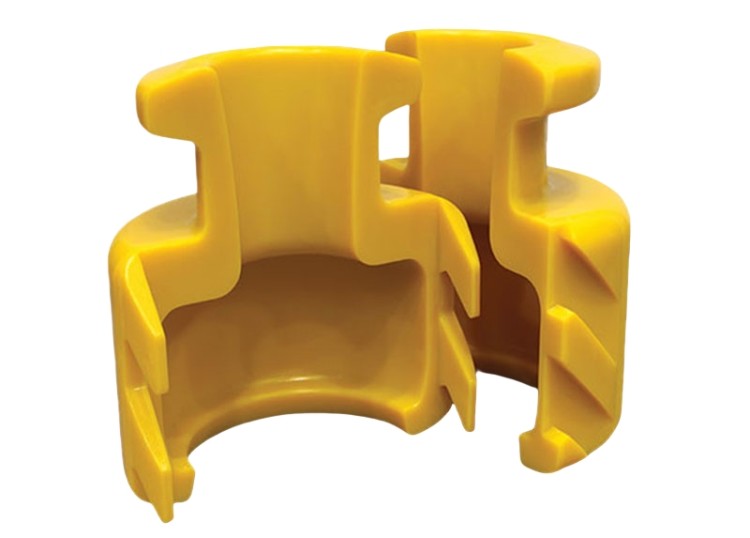

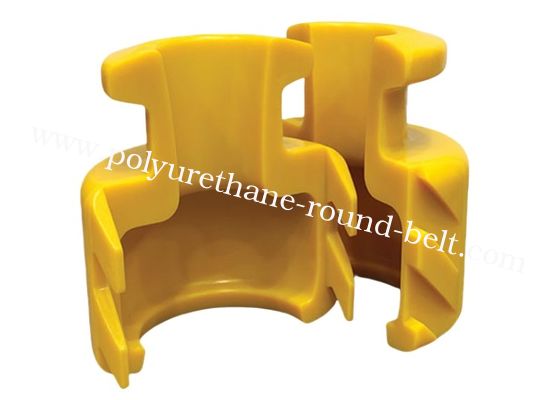

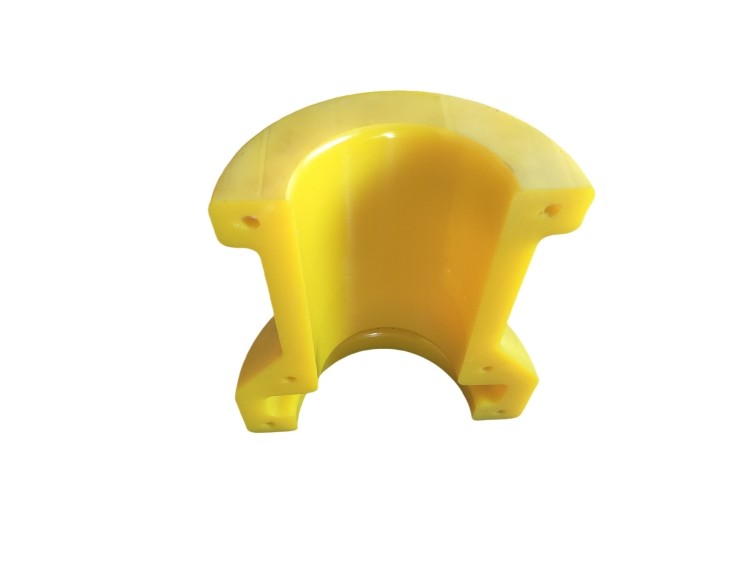

Protección de cable submarino personalizado PU Bend Limiter, Polyurethane Bend Restrictor

Descripción del producto:

El limitador de flexión se utiliza para la protección de la flexión del cable submarino en los puertos inferiores de la energía eólica marina I tubería y j tubería, y se instala en el módulo de flotabilidad fuera de la columna de elevación marina.Su estructura incluye el extremo femenino semi anular, el extremo masculino semi anular, el anillo de cruce, la ranura de cruce, el canal de tubería auxiliar y el canal de columna de elevación.El extremo femenino semiringual está conectado con el extremo masculino semiringual a través de anillo y ranura snap, La ranura de deslizamiento está dispuesta en los lados externos izquierdo y derecho del extremo femenino semirangular y está integrada con el extremo femenino semirangular.El anillo snap está instalado en el extremo semiringular masculino. El anillo de deslizamiento se corresponde con la ranura de deslizamiento, y el anillo de deslizamiento corresponde a la posición de la ranura de deslizamiento.

Con el vigoroso desarrollo de los recursos de energía eólica y de petróleo y gas en alta mar de China, la seguridad y fiabilidad a largo plazo de los cables submarinos es particularmente crítica.Proporcionamos soluciones profesionales de protección de cables submarinos y productos correspondientes para diversos entornos marinos complejos que enfrentan los cables submarinosLos elevadores flexibles juegan un papel insustituible en el desarrollo de la energía del fondo marino.puede utilizarse en entornos peores y tiene una amplia gama de aplicaciones.

Requisitos técnicos para el limitador de flexión:

1) Se adopta una estructura de mordedura modular, y la longitud se puede aumentar o disminuir según el entorno de servicio.

2) El módulo adopta la estructura de Harvard.

3) El material de poliuretano adopta productos de alta calidad y fiables con excelente resistencia a la deformación, resistencia a la corrosión y alta resistencia al desgaste.

4) La resistencia a la tracción del material no será inferior a 45 MPa.

5) La densidad del material no deberá ser superior a 1,2 × 103 kg/m3, sin necesidad de que el cable submarino tenga un peso adicional bajo el agua.

6) El límite de flexión deberá soportar una presión lateral de 8 t.

7) El radio de flexión del limitador de flexión deberá cumplir los requisitos de un pequeño radio de flexión del cable submarino.

Características del material:

Excelente elasticidad, resistencia a la corrosión, resistencia a la hidrólisis y propiedades aislantes.

Protege el cable de los golpes de los anclajes con elasticidad de uretano.

La afinidad con el cable significa que no hay daños en la cubierta del cable.

No hay abrasión en condiciones marinas como el hundimiento del suelo o de las rocas.

Excelente resistencia a la corrosión en el ambiente de corrosión de tuberías con cables submarinos.

Durabilidad superior a 50 años en el medio submarino, excelente resistencia a la hidrólisis.

Excelente superficie y volumen dieléctrico.

Trabajabilidad: la unidad básica de 1,0 a 2,0 m significa un peso más ligero y un tiempo de trabajo más corto.

No es necesario utilizar grúa de barcaza o buque de trabajo secundario para la puesta de las barcas.
